110kV金翔站35kV西门子GIS安装完成调试
---110kV齐翔项目部工作纪实（第四期）
“6月20日西门子（无锡）11台35kV组合电器GIS下生产线”，“6月底要完成GIS开关柜的母线连接拼装送电”，“7月20日MMA 35/10kV 40MW变压器送电”，---，这是齐翔腾达项目主要设备的关键目标工期。前几天完成了变压器的安装。对西门子（无锡）35kV组合电器GIS的拼装这也是今年以来公司以及项目部首次。项目部积极行动、认真研究方案，与变电班组落实人员、机具、设备配备，积极联系西门子技术人员，落实连接方案。立即投入分项工程施工准备中。
一、安装就位方案（II段母线）
项目由陈勇、杨洪福、王峰专项负责。项目部6月5日制定出了GIS就位安装的施工方案。按照严格规范的要求，展开前期准备工作。
停电准备阶段
1、施工人员进场，参加建设单位组织的相关培训及考试并取得进场作业许可。2、项目部负责人组织相关人员检查基础槽钢，保证平整、焊缝光滑，符合安装要求。3、勘查施工现场吊装及运输环境，协调吊车司机现场勘查，选择合适的吊装设备。4、新柜吊装：按柜体排列顺序依次吊装；首先将柜体吊装至配电室东侧平台，再用地牛拖运至最接近新柜的安装位置；注意靠近原改造柜的距离预留一米左右，便于停电施工。5、西门子和施工单位共同检查各方所需提前准备好的各项材料和施工设备已完成，包括堵头、试验头等。
停电施工阶段

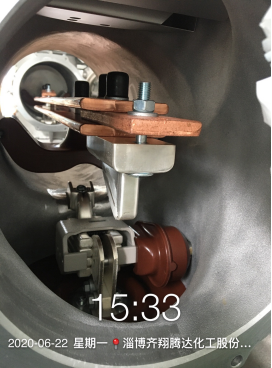

1、停电下达指令、工作许可已手续齐全。2、将II段负荷全部倒至I段，有I段带全负荷运行；II段所有开关均处于断开位置并将电缆侧接地；断开母线联络断路器，断开母线提升柜隔离开关并合上接地开关。3、I段运行设备用红布缦或警戒绳隔离，防止工作人员误入运行间隔。4、气体回收装置开机预热，室内保持通风。5、母线系统气体回收至气瓶（此气体不可重复使用）。6、开启2#电容器柜母线盖板，拆除柜内母线系统连接母排，更换新连接母排。7、清洁法兰,，将O形圈涂润滑脂并放入凹槽，将待扩展新柜（2#接地变柜、母线联络柜、母线提升柜）推过来靠紧， 连接母线筒螺栓。8、连接2#电容器柜、2#接地变柜、母线联络柜、母线提升柜柜内母排， 紧固并检查母排连接螺栓力矩为40Nm。9、打开原有母线气室所有带干燥剂的盖子，更换全部干燥剂，并在30分钟内封闭好母线气室，并在母联断路器柜上加装柜顶母线气压表。10、对母线系统抽真空并充入SF6气体。11、用检漏仪检漏。12、安装电压测试头。13、II段母线做耐压试验（68kV）。14、新扩展端柜的单体试验：二次回路检查，保护试验等。15、试验合格后II段母线送电。16、对母线系统气室进行露点(或微水)试验 （SF6气体静置24小时后）。17、原II段负荷自I段再依次倒回II段，本阶段工作完成。
二、安装就位方案（III段母线）
准备阶段
1、施工人员进场，参加建设单位组织的相关培训及考试并取得进场作业许可。2、项目部负责人组织相关人员检查基础槽钢，保证平整、焊缝光滑，符合安装要求。3、西门子和施工单位共同检查各方所需提前准备好的各项材料和施工设备已完成，包括堵头、试验头等。
施工阶段
1、工作许可已手续齐全。2、断开II段母线联络断路器，断开母线提升柜隔离开关并合上接地开关。3、I段、II段运行设备用红布缦或警戒绳隔离，防止工作人员误入运行间隔。4、将III段进线柜等待并柜依次进行柜体和母线连接，紧固并检查母排连接螺栓力矩为40Nm。5、对母线系统抽真空并充入SF6气体。6、用检漏仪检漏。7、安装电压、电流测试头。8、III段母线做耐压试验（68kV）。9、安装PT、避雷器。10、新扩展端柜的单体试验：二次回路检查，保护试验等。11、试验合格后III段母线送电。12、对母线系统气室进行露点(或微水)试验 （SF6气体静置24小时后）。
13、本阶段工作完成。
三、安装就位方案（I段母线）
停电准备阶段
1、施工人员进场，参加建设单位组织的相关培训及考试并取得进场作业许可。2、项目部负责人组织相关人员检查基础槽钢，保证平整、焊缝光滑，符合安装要求。3、西门子和施工单位共同检查各方所需提前准备好的各项材料和施工设备已完成，包括堵头、试验头等。
停电施工阶段
1、停电下达指令、工作许可已手续齐全。2、I段负荷倒至II段，由二段带全负荷运行。3、I段进线断路器停电，并将进线侧挂接地；I段所有开关均处于断开状态并将出线侧接地；I段母联柜开关断开、母线提升柜隔离拉开并接地。

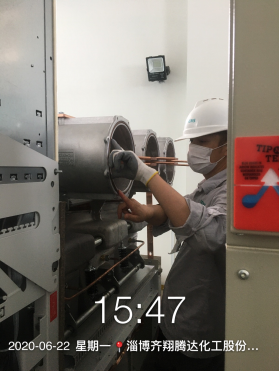

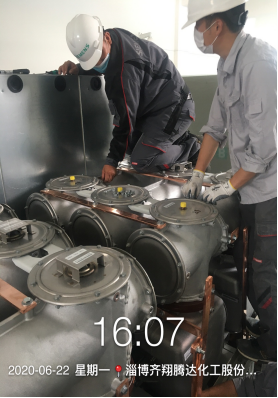

4、II段、III段运行设备用红布缦或警戒绳隔离，防止工作人员误入运行间隔。5、气体回收装置开机预热，室内保持通风。6、母线系统气体回收至气瓶（此气体不可重复使用）。7、开启1#电容器柜母线盖板，拆除柜内母线系统连接母排，更换新连接母排。8、清洁法兰,，将O形圈涂润滑脂并放入凹槽，将待扩展新柜（2#接地变柜、母线联络柜、母线提升柜）推过来靠紧， 连接母线筒螺栓。9、连接1#接地变柜与1#电容器柜柜内母排， 紧固并检查母排连接螺栓力矩为40Nm。10、打开原有母线气室所有带干燥剂的盖子，更换全部干燥剂，并在30分钟内封闭好母线气室。11、对母线系统抽真空并充入SF6气体。12、用检漏仪检漏。13、安装电压测试头。14、I段母线做耐压试验（68kV）。15、新扩展端柜的单体试验：二次回路检查，保护试验等。16、试验合格后I段母线送电。17、对母线系统气室进行露点(或微水)试验 （SF6气体静置24小时后）。18、本阶段工作完成。
四、安装过程
为了确保实现“决战50天，确保7.20MMA送电”的目标。受电侧变压器已具备送电条件。GIS为电源侧关键。

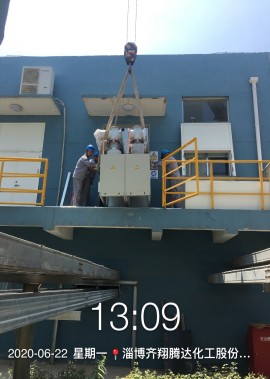

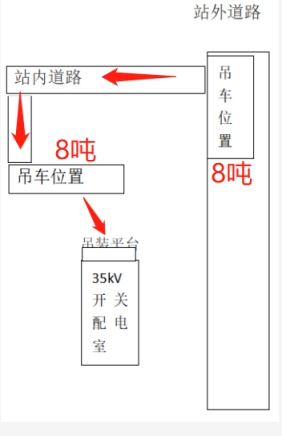

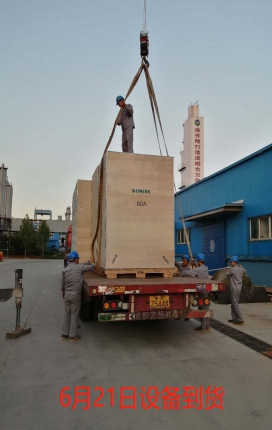

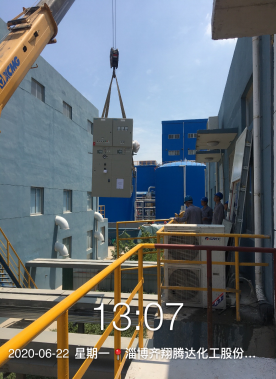

1、初期方案用70吨吊车，吊装重量1.5吨，吊装距离36米。6月21日设备到货，6月22日根据现场实际情况，采用两台8吨吊车，一辆运输汽车，9：00-16：00顺利完成了就位。

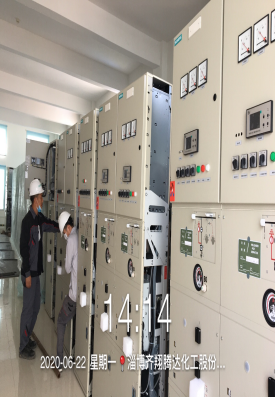

2、为了减少母线停电时间，不影响生产负荷及安全。GIS基本就位后即接二次电缆，通过后台传动调试，做好各种开关特性、耐压等电气试验，为的是母线连接后，最大限度压缩停电时间。

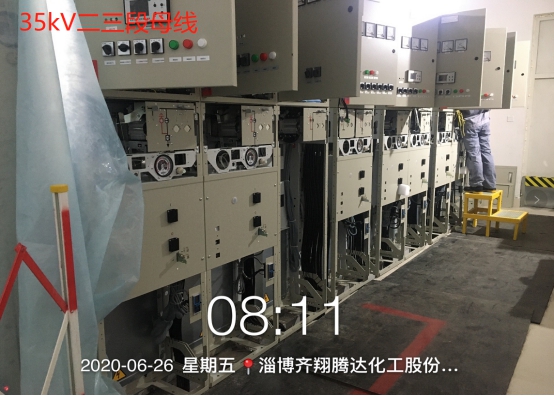

3、共分三步连接母线：一是拼接二段母线母联柜等三面（需停电），二是拼接七面三段母线出线柜（不需停电），三是拼接一面一段母线出线柜（需停电）。

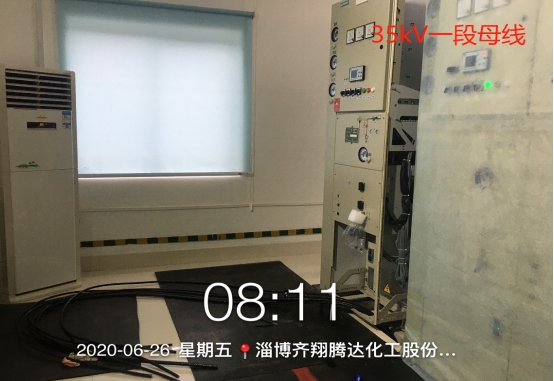

4、7月初，齐翔根据生产负荷情况，会确定停电时间。35kV二段母线负荷调整停电，按照操作程序和步骤实施母线停电，回收气体，母线连接，充装气体，电气试验，送电，恢复两路负荷供电，完成三段母线新增十面西门子GIS柜扩建。后期35kV一段母线负荷调整停电，再接入西门子GIS柜一面。为MMA送电提供电源保障，为齐翔公司后续发展提供电力出线保障。
2020年7月4日
